AMD Alveo V80 服务器加速卡开发完整指南

前言：

AMD Alveo V80 基于Versal HBM XCV80自适应SoC架构，是面向数据中心高带宽、高吞吐、大规模并行计算的高端服务器加速卡，广泛应用于HPC高性能计算、金融量化、大数据分析、网络加速等场景。V80采用全新Versal HBM架构，开发环境版本绑定严格，前置驱动、工具链与基础框架的标准化部署，是后续工程编译、上板调试、硬件开发稳定运行的核心前提。

本文聚焦V80 FPGA底层前置开发工作，完整覆盖硬件适配校验、系统环境搭建、底层驱动部署、Vivado工具安装、AVED核心开发框架部署，是适配V80底层硬件开发的实操前置指南。

一、开发前置核心概述

1.1 环境部署核心特点

Alveo V80 Versal HBM架构兼容性要求严苛，仅适配2023.1及以上版本Vivado工具链与对应版本开发框架，老旧工具链会出现器件识别失败、IP适配异常、工程编译报错、上板调试异常等问题，开发环境需严格遵循版本匹配规范。

1.2 开发必备组件

V80底层FPGA开发前置环境由三部分组成，为工程搭建、底层调试、硬件适配的基础必备组件：

• 系统基础依赖：保障工具运行、代码编译、框架拉取与权限调用
• Vivado工具链：核心开发编译工具，搭载Versal HBM器件支持库
• AVED开发框架：V80专属底层工程框架，预集成PCIe、DMA、时钟复位、板载管理、硬件自检全套底层IP

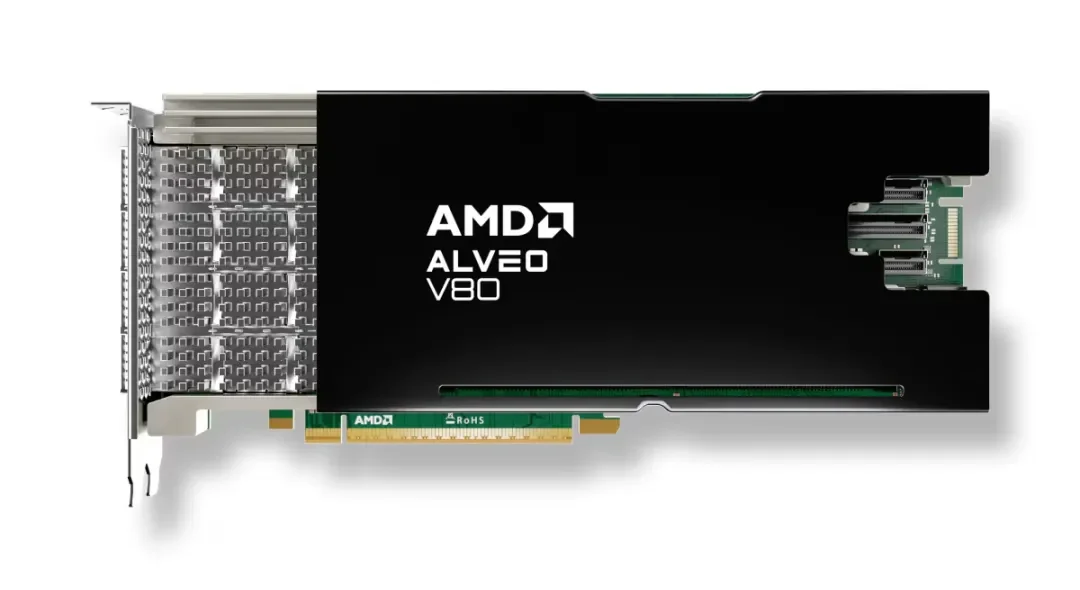

1.3 开发前置核心硬件参数（环境适配参考）

• 总线接口：PCIe Gen5 x16（需主板硬件及BIOS双重支持）
• 功耗规格：190W TDP，要求PCIe插槽支持200W及以上满载供电
• 散热形态：被动散热，依赖服务器机箱风道，无独立主动风扇
• 核心架构：Versal HBM XCV80，适配新版工具链与AVED框架
• 板载模块：集成原生PCIe控制器、高速DMA引擎、AMI管理模块、XBTEST自检模块

1.4 前置部署核心目标

1. 完成硬件物理安装与识别，保障服务器正常枚举V80设备；
2. 搭建纯净适配的系统环境，补齐所有基础依赖；
3. 部署完整Vivado工具链与Versal HBM器件支持包；
4. 安装适配版本AVED框架，可直接新建、编译V80底层工程；
5. 完成硬件自检与链路校验，规避硬件兼容、固件风险。

二、硬件环境适配与物理安装规范

2.1 服务器硬件适配要求

1. 插槽要求：配备标准PCIe Gen5 x16物理插槽，Gen4插槽会导致带宽降级、协议协商异常、性能腰斩；
2. 供电要求：PCIe插槽满载供电≥200W，供电不足会引发高负载掉卡、重启、降频；
3. 散热要求：服务器机箱风道通畅、无遮挡，满足被动散热工况；
4. 系统要求：适配Ubuntu 20.04/22.04、RHEL 8/9 64位服务器系统，不支持桌面系统及老旧服务器系统。

2.2 物理安装与BIOS配置

1. 服务器完全断电、释放静电后，将V80加速卡插入双槽位PCIe插槽，固定挡板；
2. 开机进入主板BIOS，开启PCIe Gen5 全速模式，关闭PCIe节能、降频、自动休眠策略；
3. 关闭PCIe兼容模式，开启高性能运行模式；
4. 保存BIOS配置并重启服务器，使配置生效。

2.3 硬件基础识别校验

服务器重启后，执行以下命令校验硬件挂载状态，确认设备正常识别：

Plain Text lspci | grep -i alveo lspci | grep -i versal

终端正常输出AMD Versal XCV80设备信息，代表硬件安装接触正常、插槽工作正常；无输出需重新检查硬件插拔、插槽状态及BIOS配置。

三、驱动与开发框架完整安装实操流程

3.1 软件版本硬性规范

V80底层开发版本严格绑定，所有组件版本需相互匹配，具体规范如下：

• Vivado工具链：1及以上，完整搭载Versal HBM XCV80器件支持包
• 核心开发框架：AVED（Alveo Versal Example Design）1
• 配套管理工具：AMI设备管理工具、XBTEST硬件自检工具

3.2 系统基础依赖安装

部署驱动与框架前，需补齐系统基础依赖，保障工具运行、代码编译、源码拉取正常：

Plain Text sudo apt update && sudo apt upgrade -y sudo apt install -y git make gcc g++ libssl-dev libudev-dev

3.3 Vivado工具链安装与环境配置

Vivado是V80底层开发的核心编译工具，自带硬件适配驱动与器件库，是硬件识别、工程编译、比特流生成的基础：

1. 安装Vivado 2023.1及以上版本，安装过程中必须勾选Versal HBM XCV80 器件支持包，缺失器件库将无法识别芯片、适配底层IP；
2. 安装完成后配置全局环境变量，实现终端全局调用工具、正常解析硬件器件：

Plain Text echo “source /tools/Xilinx/Vivado/2023.1/settings64.sh” >> ~/.bashrc source ~/.bashrc

3.4 AVED官方开发框架安装

AVED是V80专属底层工程框架，集成官方适配的PCIe Gen5、高速DMA、时钟复位、硬件监控、自检等全套底层驱动IP，无需开发者手动适配底层协议，是所有二次开发的工程基础：

Plain Text # 拉取AMD官方Alveo Versal底层框架源码 git clone https://github.com/Xilinx/alveo-versal-examples.git # 进入工程根目录 cd alveo-versal-examples # 匹配Vivado版本，切换至v2023.1稳定分支 git checkout v2023.1

框架安装完成后，可直接基于内置模板创建V80专属工程，快速完成底层硬件适配开发。

四、环境完整性校验与硬件自检

所有驱动、工具、框架部署完成后，通过官方自检工具校验环境完整性，确认硬件适配无异常、版本无冲突。

4.1 基础硬件功能自检

Plain Text xbtest –basic

所有测试项通过率100%、无报错，代表硬件驱动适配、框架环境运行正常。

4.2 设备状态全量校验

Plain Text # 查看设备固件版本、硬件版型、适配状态 alveo-ami status # 查看设备实时功耗、温度、运行工况 alveo-ami telemetry

五、前置环境常见故障与快速排错

5.1 设备识别失败

故障现象：lspci无法枚举V80设备
排查方案：检查PCIe插槽供电、硬件插拔接触状态、BIOS Gen5配置，重启服务器重新识别。

5.2 工程初始化器件识别失败

故障现象：Vivado打开AVED工程报错、无法识别XCV80器件
排查方案：补装Versal HBM器件支持包，确保Vivado版本与AVED框架版本完全匹配。

5.3 硬件自检链路异常

故障现象：xbtest自检不通过、PCIe链路降级
排查方案：核验硬件量产版本与原生固件，BIOS固定PCIe Gen5全速速率，排查插槽供电稳定性。

5.4 编译环境依赖报错

故障现象：AVED工程编译提示依赖缺失、命令执行失败
排查方案：重新安装系统基础依赖，刷新环境变量，确保Vivado工具链全局生效。

六、前置环境部署总结

AMD Alveo V80底层开发前置环境部署核心，是完成系统依赖、Vivado工具驱动、AVED底层框架的标准化、版本匹配安装。整套环境为V80硬件识别、底层IP适配、工程编译、上板调试提供完整底层支撑。

开发过程中只需严格遵循版本匹配规范、完整安装器件支持库、提前规避非官方硬件适配风险，即可搭建稳定纯净的V80底层开发环境，为后续FPGA逻辑开发与硬件调试奠定基础。
