国产 SoPC

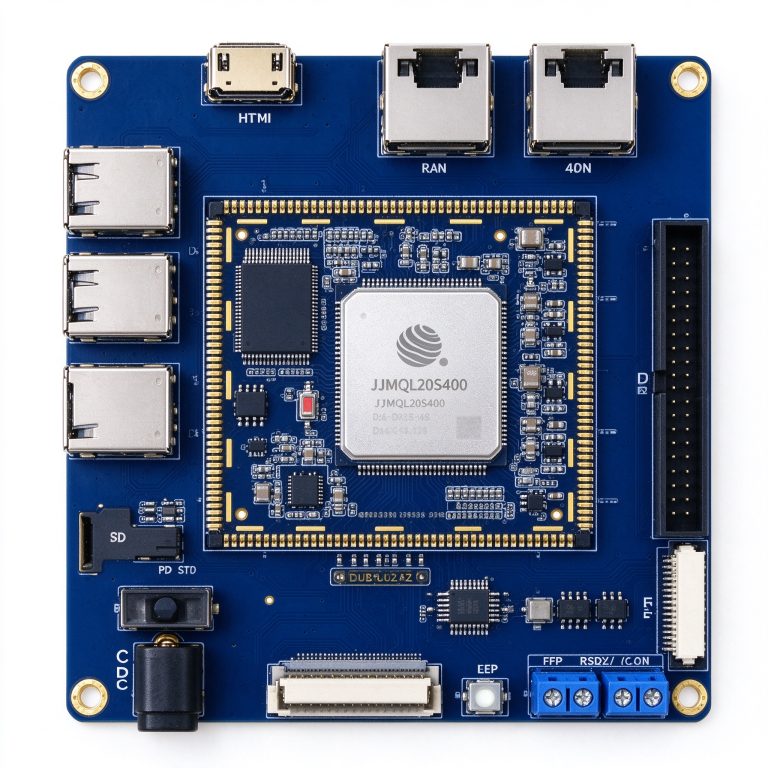

复旦微 JFMQL20S400 邮票孔核心板开发套件
¥5,499含税
查看详情 →
2020年
成立，专注 FPGA 硬件研发
5大
产品线：开发板 / 核心板 / SoM / 加速卡 / IP
多家
国家级实验室客户深度合作
1站式
原理图 → PCB → 调试 → 量产交付
Products
产品中心
标准化板卡现货直发，也可按项目需求深度定制。支持按类目筛选浏览。
国产 SoPC
国产 SoPC

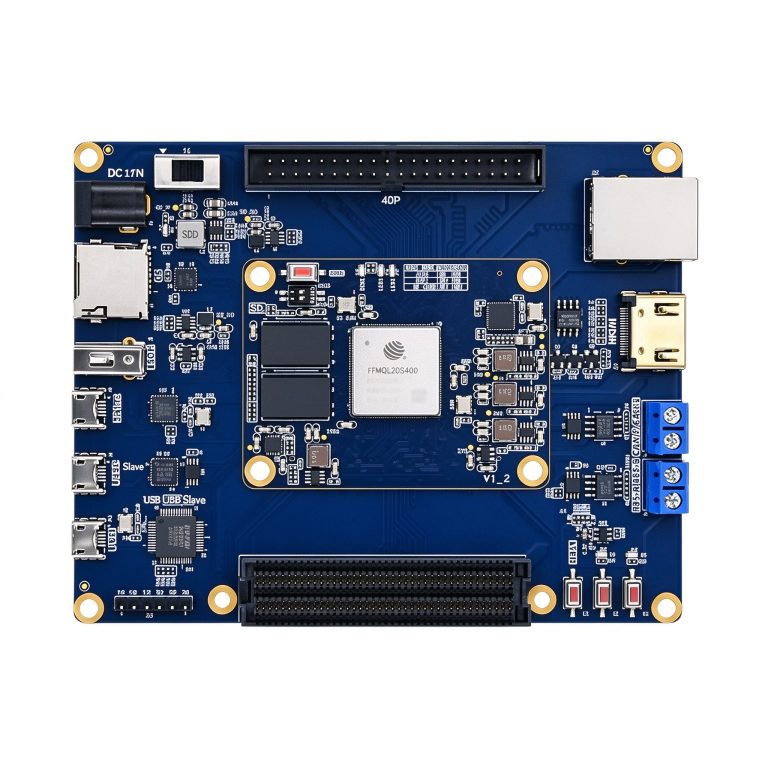

复旦微 JFMQL20S400 异构 FPGA 开发板
¥5,999含税
查看详情 →
国产 SoPC

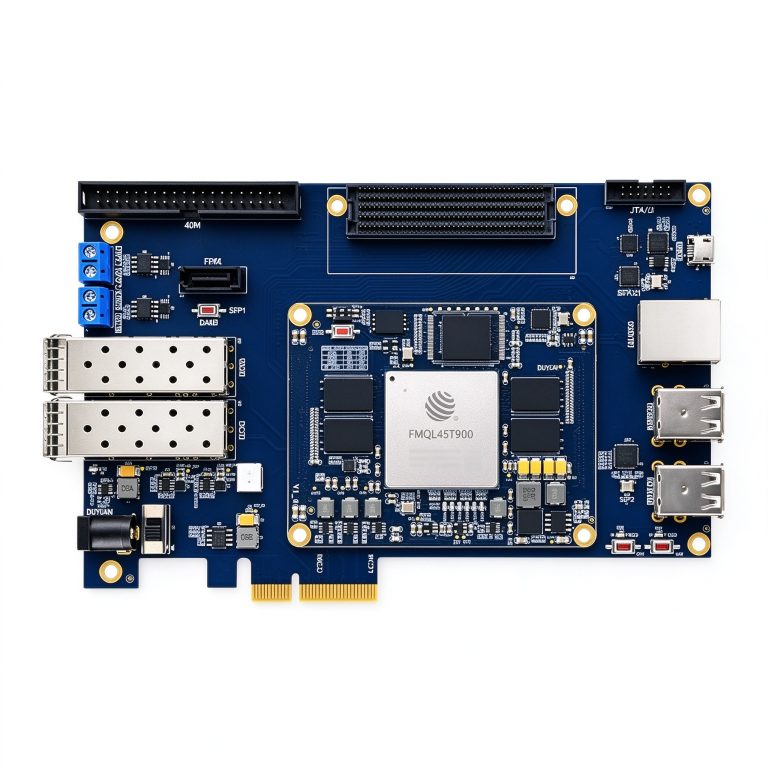

复旦微 FMQL45T900 异构 FPGA 开发板
¥7,999含税
查看详情 →
国产 FPGA

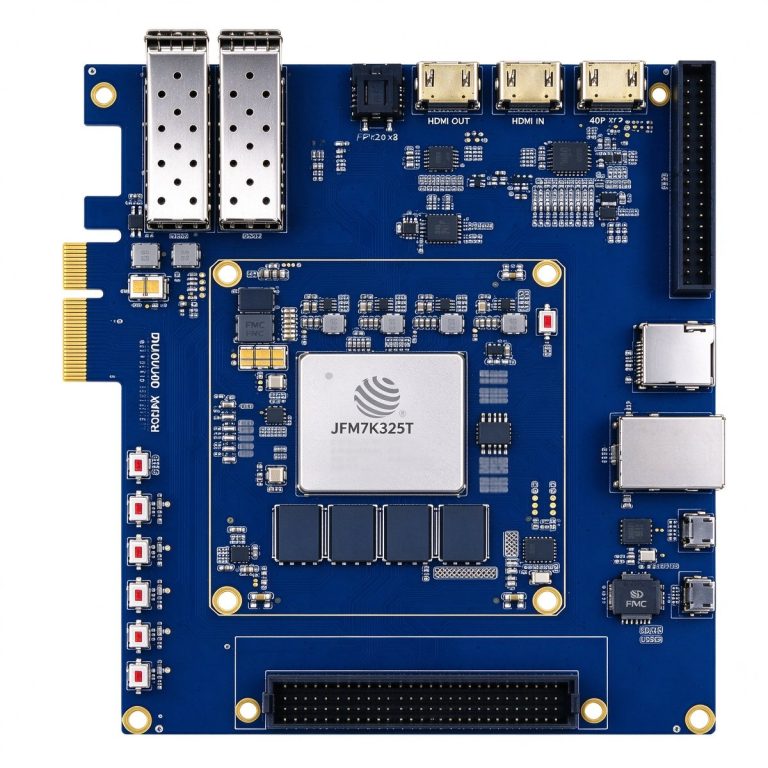

复旦微 JFM7K325T 国产 Kintex-7 FPGA 开发板
¥7,999含税
查看详情 →
国产 FPGA

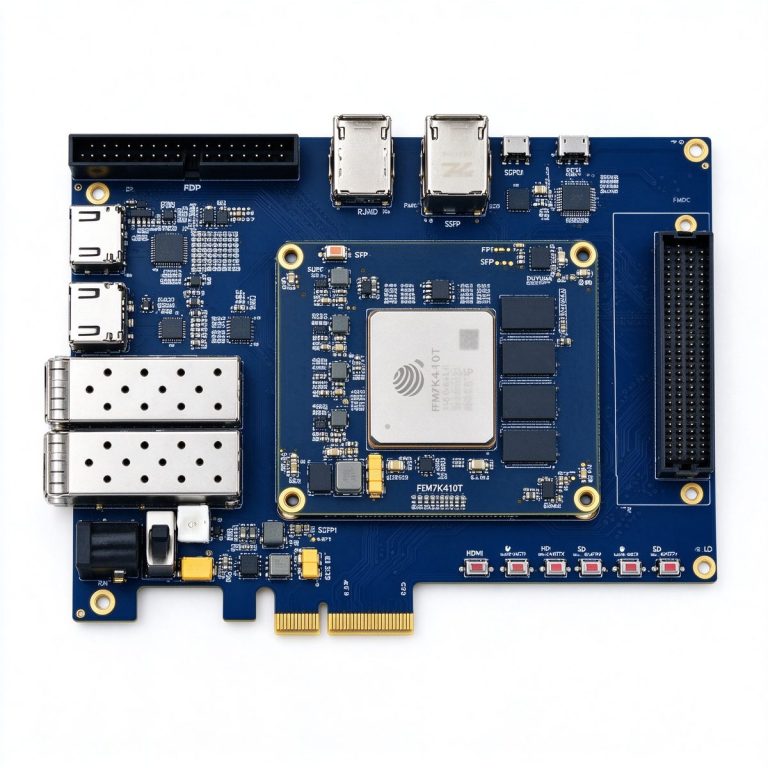

复旦微 JFM7K410T 国产 Kintex-7 FPGA 开发板 DUK7410T
¥9,999含税
查看详情 →
国产 FPGA

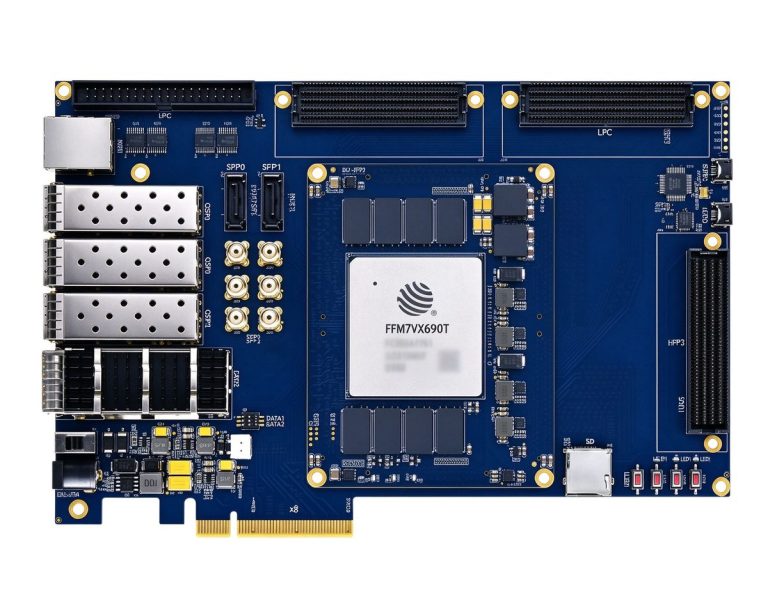

复旦微 JFM7VX690T 国产 Virtex-7 FPGA 开发板 DUF7690T
¥24,999含税
查看详情 →
Applications
应用场景
一套板卡平台，灵活适配多种行业场景。每个场景聚合对应的产品、方案与案例。
人工智能
AI 模型部署对算力、带宽与功耗提出综合要求。FPGA 与 MPSoC 以硬件并行、可重构数据通路和丰富高速接口，在 CNN/YOLO 推理、Vitis-AI 加速、边缘智能终端等方向提供低时延、高能效的异构算力方案，支持算法快速移植与产品化落地。
查看该场景产品 →通信
5G/6G 基站与高速网络设备对协议处理、数据转发与确定性时延提出严苛要求。FPGA 以高速收发器、可重构协议栈与并行流水线，承载 100G 光通信、协议处理与网络安全加速，为通信设备从研发到量产提供高吞吐、低时延的硬件平台。
查看该场景产品 →医疗电子
医疗设备对影像质量、实时性与可靠性要求极高。FPGA 在内窥镜 ISP、医疗影像处理与设备控制中提供低时延流水线与高可靠硬件支撑，助力国产医疗设备在图像增强、接口协议与整机小型化等方向实现自主可控。
查看该场景产品 →科研及原型验证
从高校实验室到企业预研，快速验证算法与硬件架构是项目落地的关键一步。笃远 FPGA 开发板/核心板提供丰富高速接口、完整参考设计与全流程技术支持，支撑 ASIC 原型验证、高速数据采集、仪器仪表开发与教学科研，帮助团队把想法快速变成可运行的硬件系统。
查看该场景产品 →视频图像处理
4K/8K 视频、机器视觉与工业相机对端到端时延和接口覆盖提出严苛要求。FPGA 以硬件直连视频链路与并行流水线，在视频编解码、图像预处理、多协议接口与低时延传输中提供微秒级确定性处理，支撑视频业务与视觉算法深度定制。
查看该场景产品 →高性能雷达
相控阵雷达、成像雷达对信号处理平台提出严苛要求：多通道并行采集、高吞吐数据流、确定性低时延。FPGA 以其可重构并行架构成为雷达信号处理的核心载体，在波束形成、脉压与目标检测等环节提供多通道并行、高吞吐与确定性低时延的计算能力，支持算法重构与平台演进。
查看该场景产品 →同一个产品可同时归属多个应用场景——例如 XCVU9P 核心板既可用于高速通信，也可承载 AI 推理与视频处理。
Solutions
解决方案与服务
从一颗芯片到量产整机，提供全流程硬件设计与软件配套服务。
FPGA 开发板 / 核心板定制
覆盖原理图设计、PCB 布局布线、硬件调试全流程，标准化板卡与深度定制并行。
SoM 系统开发
基于 ZYNQ / UltraScale+ 平台打造高集成度核心模块，适配工控、AI、通信等场景。
MPSoC 异构计算
ZYNQ UltraScale+ 软硬件协同设计，实现 PS+PL 异构平台深度优化。
FPGA IP 核定制
面向通信、图像处理、高速接口等方向的 IP 定制与集成，助力算法快速落地。
嵌入式软件开发
驱动与固件开发、Linux 系统移植、算法移植与性能调优服务。
定制项目快速交付
需求评估后快速出方案，模块化设计缩短研发周期，小批量到量产灵活支持。
About Duyuan
专注 FPGA 硬件研发
服务国家级科研与产业客户
笃远电子成立于 2020 年，是专业的 FPGA 开发板 / 核心板研发、供应与技术服务平台，提供标准化板卡、定制化硬件设计、IP 配套与全程技术支持。
- 曾服务张江国家实验室、哈尔滨工业大学等高端科研与教育客户
- 覆盖 AMD Xilinx 与国产 FPGA 双生态，多平台板卡产品线
- 硬件设计 + 软件配套 + IP 集成，一站式技术服务体系
典型合作与能力
张江国家实验室高端科研项目板卡支撑与定制
哈尔滨工业大学科研教学平台与联合技术攻关
AMD Xilinx 生态开发板 / 核心板 / 加速卡全线覆盖
01
需求沟通
明确应用场景、接口与性能指标
02
方案设计
器件选型、原理图与软硬件架构
03
研发交付
PCB、调试、固件驱动与文档配套
04
量产支持
小批量试产到量产，持续技术支持
Articles
技术文章
FPGA 选型、设计与应用实践分享。
国产化迁移的真实成本：从 Xilinx 到复旦微/紫光的 TCO 框架
国产化替代不是"换一颗芯片"那么简单。很多团队选型时只对比了单价和逻辑资源，真到动手迁移才发现：工具链、IP 核、PCB 板图、工程师学习成本，每一项都要重算。这篇文章给你一个 TCO（总拥有成本）框架，把迁移要花的钱一笔一笔列清楚，再判断值不值得迁。
PCIe 带宽规划：Gen3 x4 到 x16 到底能跑多少净带宽
PCIe 带宽的账，比接口规格表上的数字复杂得多——理论带宽、编码开销、协议开销、DMA 效率、DDR 瓶颈，每一层都在吃掉你看到的"16 GB/s"。这篇文章从 Gen3 x4/x8/x16 三档算起，算到 DDR 与 DMA 的匹配，给出一套可复用的净带宽估算方法。
用 FPGA 做实时工业视觉检测：从 GigE 相机到缺陷标定的完整通路
一条产线缺陷检测通路，从相机像素到剔除信号，FPGA 在哪些环节不可替代？这篇文章先算清整条数据流的带宽账，再拆解 FPGA 在视觉通路里的四个角色，对比传统算法与深度学习的实时性差异，最后用一个 PCB 焊点 AOI 工位的案例给出可落地的硬件选型。
获取方案报价
无论是选型咨询、定制开发还是技术支持，留下需求，我们将在 1 个工作日内回复。
