SoC 开发板

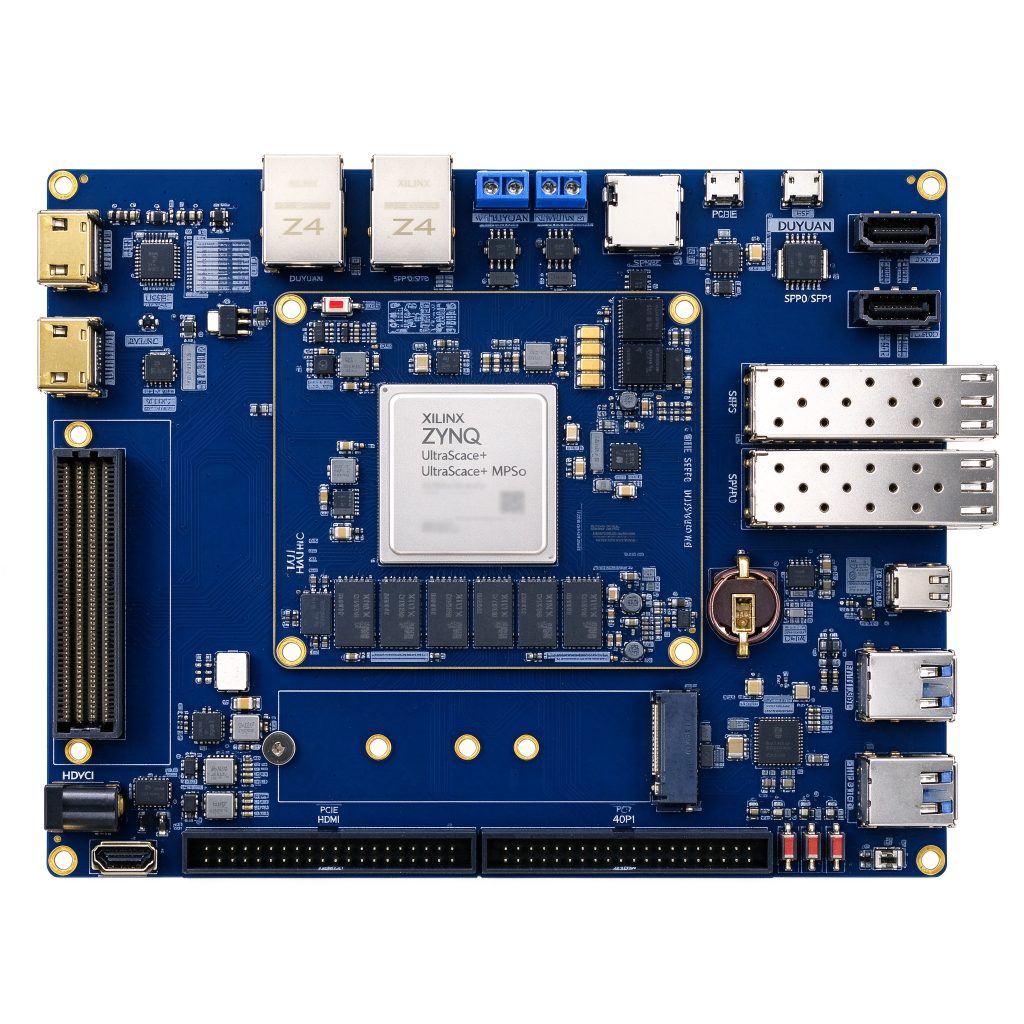

DUUZ15EG 开发板基于 Xilinx Zynq UltraScale+ MPSoC XCZU15EG-2FFVB1156I 工业级芯片,集成四核 ARM Cortex-A53 应用处理器 + 双核 Cortex-R5F 实时处理器 + Mali-400MP2 GPU,PL 侧配备 747K 逻辑单元、1,728 个 DSP 切片与 26.2 Mb Block RAM。板载 PS 侧 4GB DDR4 + PL 侧 4GB DDR4,32GB eMMC 大容量存储,24 对 GTH 高速收发器。 底板引出 2 路 SFP+ 光口(10G)、双 FMC 扩展口(HPC + LPC)、HDMI 4K 输入输出、双千兆以太网、4 路 USB 3.0、2 路 SATA、Mini DP 输出、双路 MIPI CSI 摄像头接口,支持 PYNQ 快速开发,是通信原型、视频处理、AI 推理等场景的理想开发平台。 典型应用:5G 通信原型与测试、软件无线电(SDR)、视频图像处理与编解码、机器视觉与 AI 推理、工业自动化与控制、科研教学与原型验证。
支持按项目定制接口、散热、结构与批量供货 · 提交需求后 1 个工作日内响应
DUUZ15EG 开发板基于 Xilinx Zynq UltraScale+ MPSoC XCZU15EG-2FFVB1156I 工业级芯片,集成四核 ARM Cortex-A53 应用处理器 + 双核 Cortex-R5F 实时处理器 + Mali-400MP2 GPU,PL 侧配备 747K 逻辑单元、1,728 个 DSP 切片与 26.2 Mb Block RAM。板载 PS 侧 4GB DDR4 + PL 侧 4GB DDR4,32GB eMMC 大容量存储,24 对 GTH 高速收发器。
底板引出 2 路 SFP+ 光口(10G)、双 FMC 扩展口(HPC + LPC)、HDMI 4K 输入输出、双千兆以太网、4 路 USB 3.0、2 路 SATA、Mini DP 输出、双路 MIPI CSI 摄像头接口,支持 PYNQ 快速开发,是通信原型、视频处理、AI 推理等场景的理想开发平台。
典型应用:5G 通信原型与测试、软件无线电(SDR)、视频图像处理与编解码、机器视觉与 AI 推理、工业自动化与控制、科研教学与原型验证。
| 参数 | 规格 |
|---|---|
| 产品型号 | DUUZ15EG V1.0 |
| MPSoC 芯片 | Xilinx XCZU15EG-2FFVB1156I(工业级) |
| PS 处理器 | 四核 ARM Cortex-A53 @ 1.333GHz + 双核 Cortex-R5F @ 533MHz |
| GPU | Mali-400MP2 @ 667MHz |
| PL 逻辑单元 | 747,000 Logic Cells |
| PL LUTs | 341,000 LUTs |
| PL DSP Slices | 1,728 |
| PL Block RAM | 26.2 Mb |
| GTH 收发器 | 24 对 TX/RX · 最高 16.3 Gbps |
| GTR 收发器 | 4 对 TX/RX(PS 侧) |
| DDR4 内存 | PS 侧 4GB + PL 侧 4GB |
| eMMC 存储 | 32GB |
| QSPI Flash | 256Mb + 256Mb 双路启动 |
| 启动方式 | JTAG · QSPI · SD · eMMC |
| 光接口 | 2 × SFP+(10G) |
| FMC 扩展 | 1 × FMC HPC(8 对 GTH、72 IO)+ 1 × FMC LPC |
| 网口 | PS 侧 1 路千兆以太网 + PL 侧 1 路千兆以太网 |
| 视频接口 | 1 × HDMI 输入 + 1 × HDMI 2.0 输出 + 1 × Mini DP |
| USB | 4 × USB 3.0 主口 |
| 存储扩展 | 2 × SATA · 1 × SD 卡 · 1 × M.2 NVMe SSD |
| MIPI | 2 路 MIPI CSI-2 摄像头输入 |
| 其他 | UART · RS485 · CAN · 4 × 用户 LED · 4 × 按键 · RTC · EEPROM · 2 × 40P 扩展口 |
| 核心板尺寸 | 85 × 75 mm(168P 板对板连接器 ×2) |
| 底板尺寸 | 180 × 140 mm · 沉金工艺 |
| 供电 | +12V / 3A 直流输入 |
AI 模型部署对算力、带宽与功耗提出综合要求。FPGA 与 MPSoC 以硬件并行、可重构数据通路和丰富高速接口,在 CNN/YOLO 推理、Vitis-AI 加速、边缘智能终端等方向提供低时延、高能效的异构算力方案,支持算法快速移植与产品化落地。
5G/6G 基站与高速网络设备对协议处理、数据转发与确定性时延提出严苛要求。FPGA 以高速收发器、可重构协议栈与并行流水线,承载 100G 光通信、协议处理与网络安全加速,为通信设备从研发到量产提供高吞吐、低时延的硬件平台。
从高校实验室到企业预研,快速验证算法与硬件架构是项目落地的关键一步。笃远 FPGA 开发板/核心板提供丰富高速接口、完整参考设计与全流程技术支持,支撑 ASIC 原型验证、高速数据采集、仪器仪表开发与教学科研,帮助团队把想法快速变成可运行的硬件系统。
4K/8K 视频、机器视觉与工业相机对端到端时延和接口覆盖提出严苛要求。FPGA 以硬件直连视频链路与并行流水线,在视频编解码、图像预处理、多协议接口与低时延传输中提供微秒级确定性处理,支撑视频业务与视觉算法深度定制。
提交需求后 1 个工作日内响应,支持选型咨询、参数定制与批量供货。
