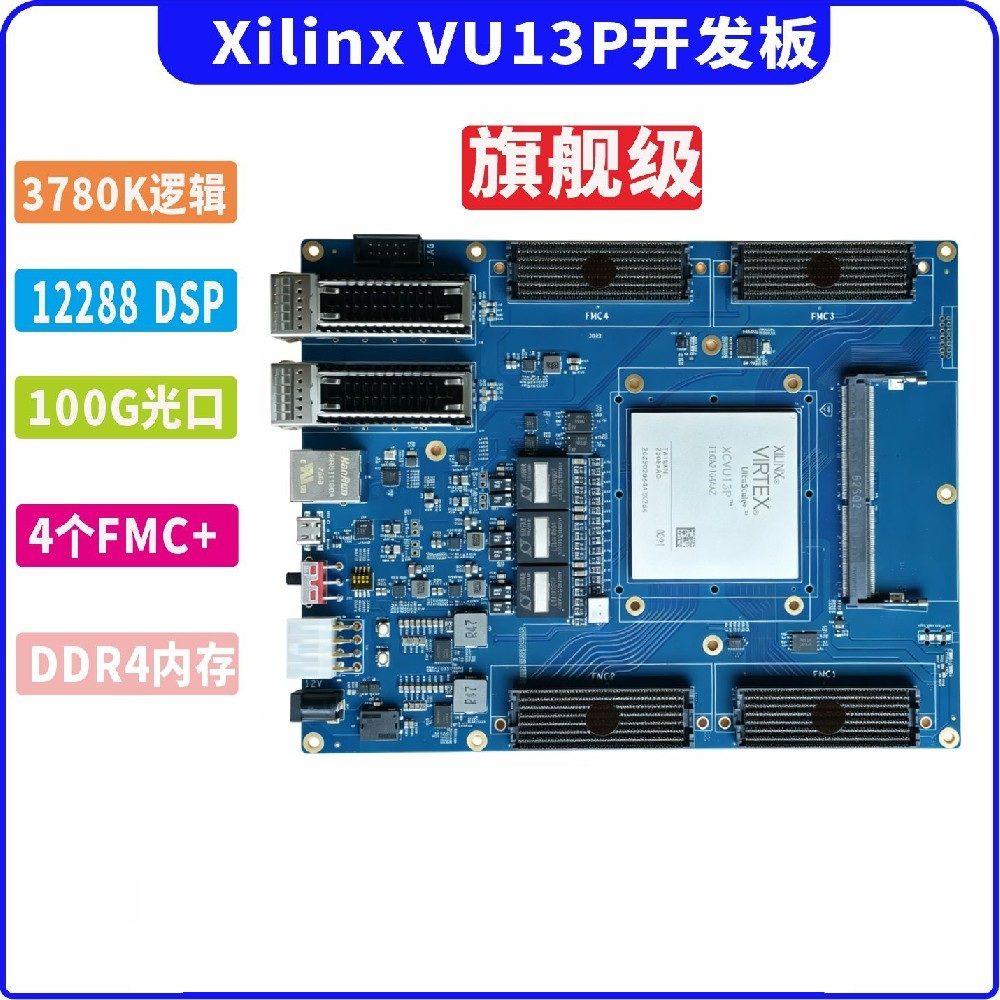

VU13F 是基于 AMD Xilinx UltraScale+ XCVU13P‑2FHGA2104I 工业级 FPGA 开发板，专为高速网络、AI 加速、复杂算法原型验证打造。板卡具备 3780K 逻辑单元、12288 个 DSP Slice 以及 94.5Mb 片上 BRAM，算力资源充裕。配置 4 个 FMC+ 扩展接口、2 路 QSFP28‑100G 光口、1 路千兆网口，搭配 DDR4‑SODIMM 内存，高速数据交互能力突出。采用 12V‑20A ATX 供电，USB Type‑C UART 串口便于调试，205×160mm 小巧尺寸易于系统集成。工业级温度设计，可满足通信研发、信号处理、科研项目等多种高性能开发场景。
支持按项目定制接口、散热、结构与批量供货 · 提交需求后 1 个工作日内响应
VU13F 是基于 AMD Xilinx UltraScale+ XCVU13P‑2FHGA2104I 工业级 FPGA 开发板，专为高速网络、AI 加速、复杂算法原型验证打造。板卡具备 3780K 逻辑单元、12288 个 DSP Slice 以及 94.5Mb 片上 BRAM，算力资源充裕。配置 4 个 FMC+ 扩展接口、2 路 QSFP28‑100G 光口、1 路千兆网口，搭配 DDR4‑SODIMM 内存，高速数据交互能力突出。采用 12V‑20A ATX 供电，USB Type‑C UART 串口便于调试，205×160mm 小巧尺寸易于系统集成。工业级温度设计，可满足通信研发、信号处理、科研项目等多种高性能开发场景。
| 参数 | 规格 |
|---|---|
| 开发板型号 | VU13F |
| 主芯片 | XCVU13P-2FHGA2104I |
| 温度等级 | 工业级；温度范围-40°C~85°C |
| 逻辑单元 | 3780K |
| 查找表 | 1728K |
| 触发器 | 3456K |
| DSP Silces | 12288 |
| Block RAM | 94.5Mb |
| DDR4 | SODIMM内存条 |
| FMC+ | 4个 |
| 千兆以太网 | 1个 |
| QSFP28 | 2路100G |
| UART | 1路USB TYPE-C |
| 供电 | 12V 20A ATX |
| 尺寸 | 205*160mm |
AI 模型部署对算力、带宽与功耗提出综合要求。FPGA 与 MPSoC 以硬件并行、可重构数据通路和丰富高速接口，在 CNN/YOLO 推理、Vitis-AI 加速、边缘智能终端等方向提供低时延、高能效的异构算力方案，支持算法快速移植与产品化落地。
5G/6G 基站与高速网络设备对协议处理、数据转发与确定性时延提出严苛要求。FPGA 以高速收发器、可重构协议栈与并行流水线，承载 100G 光通信、协议处理与网络安全加速，为通信设备从研发到量产提供高吞吐、低时延的硬件平台。
从高校实验室到企业预研，快速验证算法与硬件架构是项目落地的关键一步。笃远 FPGA 开发板/核心板提供丰富高速接口、完整参考设计与全流程技术支持，支撑 ASIC 原型验证、高速数据采集、仪器仪表开发与教学科研，帮助团队把想法快速变成可运行的硬件系统。
相控阵雷达、成像雷达对信号处理平台提出严苛要求：多通道并行采集、高吞吐数据流、确定性低时延。FPGA 以其可重构并行架构成为雷达信号处理的核心载体，在波束形成、脉压与目标检测等环节提供多通道并行、高吞吐与确定性低时延的计算能力，支持算法重构与平台演进。
