首页/产品中心/FPGA 开发板/DUKU060 Xilinx Kintex UltraScale XCKU060 FPGA 开发板

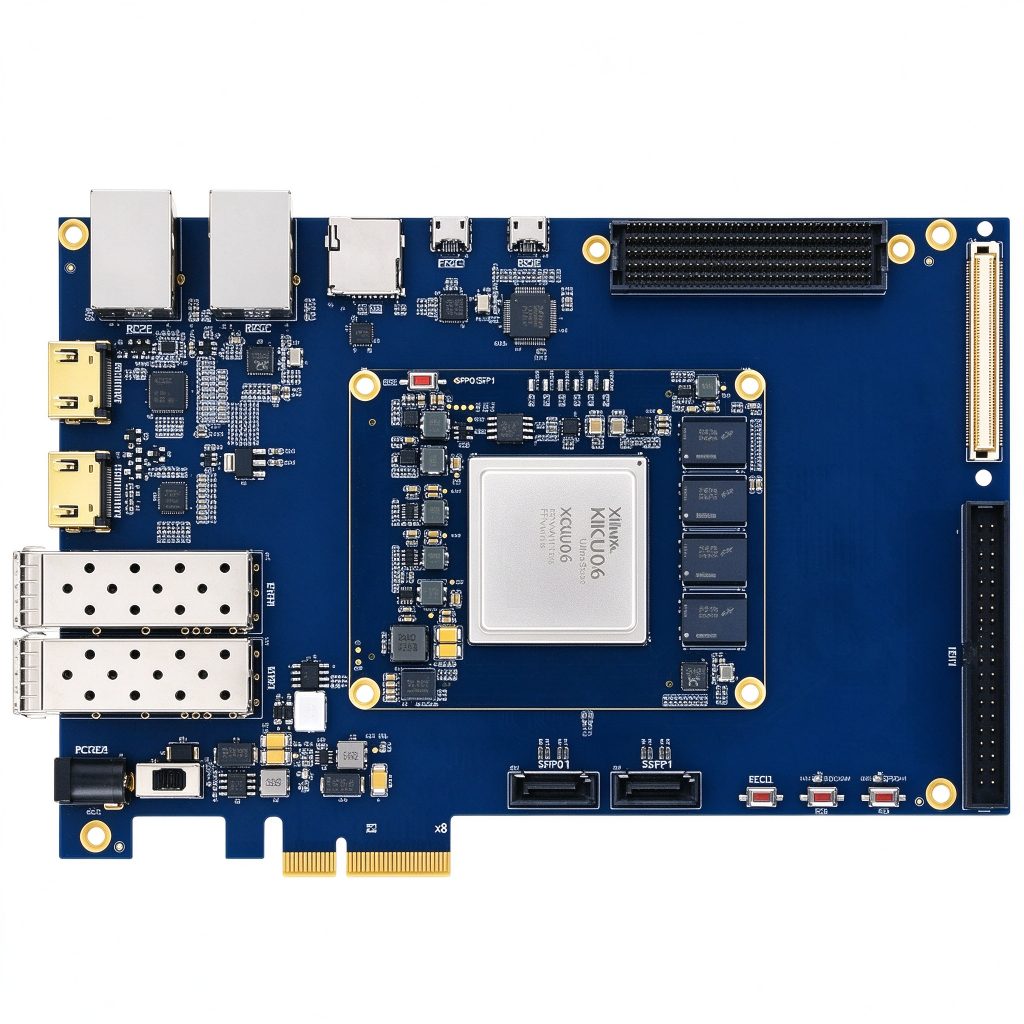

DUKU060 Xilinx Kintex UltraScale XCKU060 FPGA 开发板
FPGA 开发板 Xilinx Kintex US XCKU060 4K 视频处理

DUKU060 Xilinx Kintex UltraScale XCKU060 FPGA 开发板

开发板型号：DUKU060 V1.0

DUKU060 开发板基于 Xilinx Kintex UltraScale XCKU060-2FFVA1156I 工业级 FPGA，集成 726K 逻辑单元、331,680 LUT、663,360 触发器、2760 DSP Slices、38Mb Block RAM，板载 20 对 GTH 收发器（单通道最高 16.3 Gbps）。核心板 83.8×64.8mm 通过 168P 板对板连接器引出全部 IO，集成 8GB DDR4（64bit）、512Mb QSPI + 16GB eMMC。底板引出 1×FMC HPC（8 对 GTH、168 个 IO）+ 1×FMC LPC（1 对 GTH、72 个 IO）、PCIe 3.0 x8、2×SFP+ 光口、双路千兆以太网、HDMI 4K/60 输入输出、SD 卡、双 SATA 接口，配套 200MHz + 125MHz 差分时钟。支持 Vivado 设计套件，提供丰富例程，可直接用于 4K 视频处理、机器视觉、高速数据采集、软件无线电与高速通信原型验证。

¥9,999 含税 · 支持批量与定制
XCKU060-2FFVA1156I，726K LC / 331K LUT / 38Mb BRAM
20 对 GTH 收发器，单通道最高 16.3 Gbps
1×FMC HPC + 1×FMC LPC，PCIe 3.0 x8
8GB DDR4（64bit）+ 16GB eMMC + 512Mb QSPI
2×SFP+ 光口 + 双路千兆以太网 + HDMI 4K/60 输入输出
立即询价

支持按项目定制接口、散热、结构与批量供货 · 提交需求后 1 个工作日内响应

技术规格

数据来源：duyuantech.cn 官方产品页

DUKU060 开发板基于 Xilinx Kintex UltraScale XCKU060-2FFVA1156I 工业级 FPGA，集成 726K 逻辑单元、331,680 LUT、663,360 触发器、2760 DSP Slices、38Mb Block RAM，板载 20 对 GTH 收发器（单通道最高 16.3 Gbps）。核心板 83.8×64.8mm 通过 168P 板对板连接器引出全部 IO，集成 8GB DDR4（64bit）、512Mb QSPI + 16GB eMMC。底板引出 1×FMC HPC（8 对 GTH、168 个 IO）+ 1×FMC LPC（1 对 GTH、72 个 IO）、PCIe 3.0 x8、2×SFP+ 光口、双路千兆以太网、HDMI 4K/60 输入输出、SD 卡、双 SATA 接口，配套 200MHz + 125MHz 差分时钟。支持 Vivado 设计套件，提供丰富例程，可直接用于 4K 视频处理、机器视觉、高速数据采集、软件无线电与高速通信原型验证。

参数 规格
产品型号 DUKU060 V1.0
FPGA 芯片 Xilinx Kintex UltraScale XCKU060-2FFVA1156I
速度等级 / 温度 -2 速度等级 · 工业级 -40℃ ~ 85℃
逻辑单元 / LUT 726K Logic Cells · 331,680 LUTs
触发器 / DSP / BRAM 663,360 Flip-Flops · 2760 DSP Slices · 38 Mb Block RAM
GTH 收发器 20 对 TX/RX，单通道最高 16.3 Gbps
PCI Express 1 个硬核 PCIe Gen3 x8（8.0 GT/s）
用户 I/O 296 单端 / 148 对差分（HR 1.8/2.5/3.3V，HP 1.2/1.8V 可调）
板载内存 8GB DDR4（64bit，最高 2400 Mbps）
板载存储 16GB eMMC · 512Mb QSPI Flash（2×256Mb）· SD 卡
启动方式 JTAG · QSPI · eMMC · SD 卡（拨码开关选择）
板载时钟 1×200MHz 差分晶振（FPGA）+ 1×125MHz 差分晶振（GTH 参考时钟）
FMC 接口 1 × FMC HPC（8 对 GTH、168 IO）+ 1 × FMC LPC（1 对 GTH、72 IO）
光接口 2 × SFP+ 光口
视频接口 1 × HDMI 输入 + 1 × HDMI 输出（4K/60fps）
其他接口 2 × 千兆以太网 · 2 × SATA · UART · USB-JTAG · 用户 LED ×4 · 按键 ×4 · 120P 扩展口 · 40P 扩展口
核心板尺寸 83.8 × 64.8 mm · 168P 板对板连接器
供电 +12V / 3A 直流输入

典型应用场景

一套平台，多种角色

工业控制

工业现场对控制设备的宽温、抗干扰与确定性时延提出严苛要求。FPGA 以可重构并行逻辑承担实时控制、协议解析与高速 IO 采集，在 PLC 扩展、运动控制、工业通信总线等场景中提供高可靠硬件底座。笃远工业级板卡支持 -40~85℃ 宽温与长期稳定供货，助力设备从原型验证到量产落地。

通信

5G/6G 基站与高速网络设备对协议处理、数据转发与确定性时延提出严苛要求。FPGA 以高速收发器、可重构协议栈与并行流水线，承载 100G 光通信、协议处理与网络安全加速，为通信设备从研发到量产提供高吞吐、低时延的硬件平台。

科研及原型验证

从高校实验室到企业预研，快速验证算法与硬件架构是项目落地的关键一步。笃远 FPGA 开发板/核心板提供丰富高速接口、完整参考设计与全流程技术支持，支撑 ASIC 原型验证、高速数据采集、仪器仪表开发与教学科研，帮助团队把想法快速变成可运行的硬件系统。

视频图像处理

4K/8K 视频、机器视觉与工业相机对端到端时延和接口覆盖提出严苛要求。FPGA 以硬件直连视频链路与并行流水线，在视频编解码、图像预处理、多协议接口与低时延传输中提供微秒级确定性处理，支撑视频业务与视觉算法深度定制。
