国产 SoPC
复旦微 FMQL45T900 异构 FPGA 开发板
¥7,999含税
查看详情 →

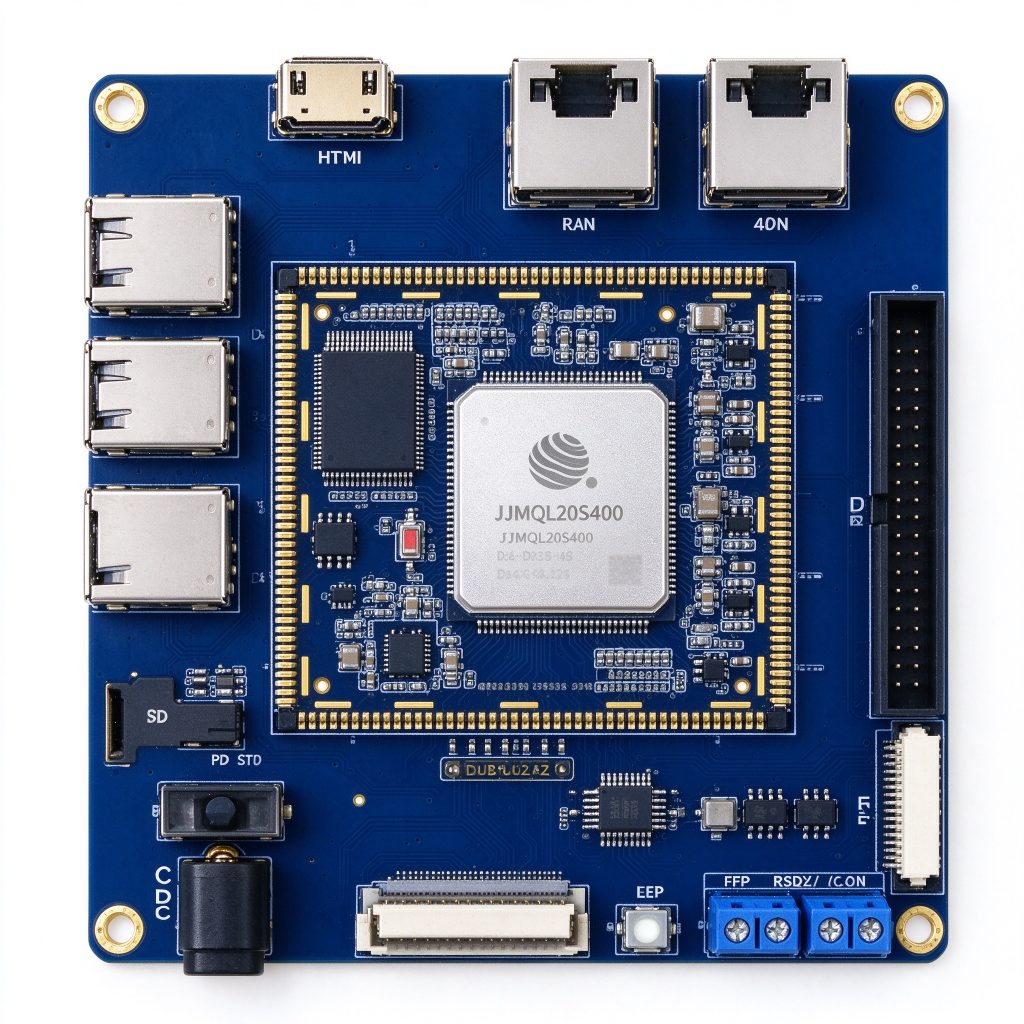

DUF7020S 采用 61×61mm 邮票孔封装核心板，背面无元器件，可直接焊接到客户自定义底板，是产品化定型的理想选择。核心板集成复旦微 JFMQL20S400 异构芯片（四核 Cortex-A7 + 53.2K LUTs + 220 DSP）、2GB DDR3、8GB eMMC、512Mb QSPI，全部 IO 通过邮票孔引出。 配套底板引出双千兆以太网（PS 端 + PL 端）、HDMI 1.4 输出、SD 卡、USB 2.0 Host/Device、RS485/CAN、双路 40P 扩展排针与 FPC 连接器，内置 RTC 实时时钟与硬件看门狗，支持裸机、RTOS、Linux 多系统开发，帮助客户快速完成从产品原型验证到量产过渡，是高可靠工业与装备级应用的产品化异构计算平台。
支持按项目定制接口、散热、结构与批量供货 · 提交需求后 1 个工作日内响应
DUF7020S 采用 61×61mm 邮票孔封装核心板，背面无元器件，可直接焊接到客户自定义底板，是产品化定型的理想选择。核心板集成复旦微 JFMQL20S400 异构芯片（四核 Cortex-A7 + 53.2K LUTs + 220 DSP）、2GB DDR3、8GB eMMC、512Mb QSPI，全部 IO 通过邮票孔引出。
配套底板引出双千兆以太网（PS 端 + PL 端）、HDMI 1.4 输出、SD 卡、USB 2.0 Host/Device、RS485/CAN、双路 40P 扩展排针与 FPC 连接器，内置 RTC 实时时钟与硬件看门狗，支持裸机、RTOS、Linux 多系统开发，帮助客户快速完成从产品原型验证到量产过渡，是高可靠工业与装备级应用的产品化异构计算平台。
| 参数 | 规格 |
|---|---|
| 产品型号 | DUF7020S V1.0 |
| 主芯片 | 复旦微电子 JFMQL20S400（PSOC7000 系列） |
| 处理系统 (PS) | 四核 ARM Cortex-A7，主频 800MHz |
| 可编程逻辑 (PL) | 85K Logic Cells · 53,200 LUTs · 106,400 触发器 · 220 DSP Slices · 4.9Mb Block RAM |
| 温度等级 | 工业级 -40℃ ~ 85℃ |
| 核心板 IO | 118 个单端 PL IO（70 个固定 3.3V，48 个 1.8/2.5/3.3V 可调） |
| 板载内存 | 2GB DDR3（PS/PL 共享） |
| 板载存储 | 8GB eMMC · 512Mb QSPI Flash · EEPROM 配置存储 |
| 启动方式 | JTAG · QSPI · eMMC · SD 卡（拨码开关选择） |
| 板载时钟 | 1×33.333MHz 单端晶振（PS）+ 1×50MHz 单端晶振（PL）+ RTC 实时时钟 |
| 核心板封装 | 61 × 61 mm 邮票孔封装 · 背面无元器件 · 可直接焊接到客户底板 |
| 网络接口 | 2 路千兆以太网（1 路 PS 端 + 1 路 PL 端） |
| 显示接口 | 1 × HDMI 1.4 输出 |
| 扩展接口 | 2 × 40P 2.54mm 扩展排针（共 56 个单端 IO）· 1 × 40P FPC 连接器（24 单端 / 12 对差分） |
| 其他接口 | SD 卡 · USB 2.0 Host ×1 · USB 2.0 Device ×1 · UART ×1 · RS485 ×1 · CAN ×1 · 用户 LED ×5 · 按键 ×4 · 硬件看门狗 |
| 底板尺寸 | 128 × 96 mm · 沉金工艺 |
| 供电 | +5V / 1A 直流输入 |
工业现场对控制设备的宽温、抗干扰与确定性时延提出严苛要求。FPGA 以可重构并行逻辑承担实时控制、协议解析与高速 IO 采集，在 PLC 扩展、运动控制、工业通信总线等场景中提供高可靠硬件底座。笃远工业级板卡支持 -40~85℃ 宽温与长期稳定供货，助力设备从原型验证到量产落地。
5G/6G 基站与高速网络设备对协议处理、数据转发与确定性时延提出严苛要求。FPGA 以高速收发器、可重构协议栈与并行流水线，承载 100G 光通信、协议处理与网络安全加速，为通信设备从研发到量产提供高吞吐、低时延的硬件平台。
从高校实验室到企业预研，快速验证算法与硬件架构是项目落地的关键一步。笃远 FPGA 开发板/核心板提供丰富高速接口、完整参考设计与全流程技术支持，支撑 ASIC 原型验证、高速数据采集、仪器仪表开发与教学科研，帮助团队把想法快速变成可运行的硬件系统。
4K/8K 视频、机器视觉与工业相机对端到端时延和接口覆盖提出严苛要求。FPGA 以硬件直连视频链路与并行流水线，在视频编解码、图像预处理、多协议接口与低时延传输中提供微秒级确定性处理，支撑视频业务与视觉算法深度定制。
国产 SoPC
国产 SoPC
国产 SoPC
提交需求后 1 个工作日内响应，支持选型咨询、参数定制与批量供货。
联系我们 · 18621324348
