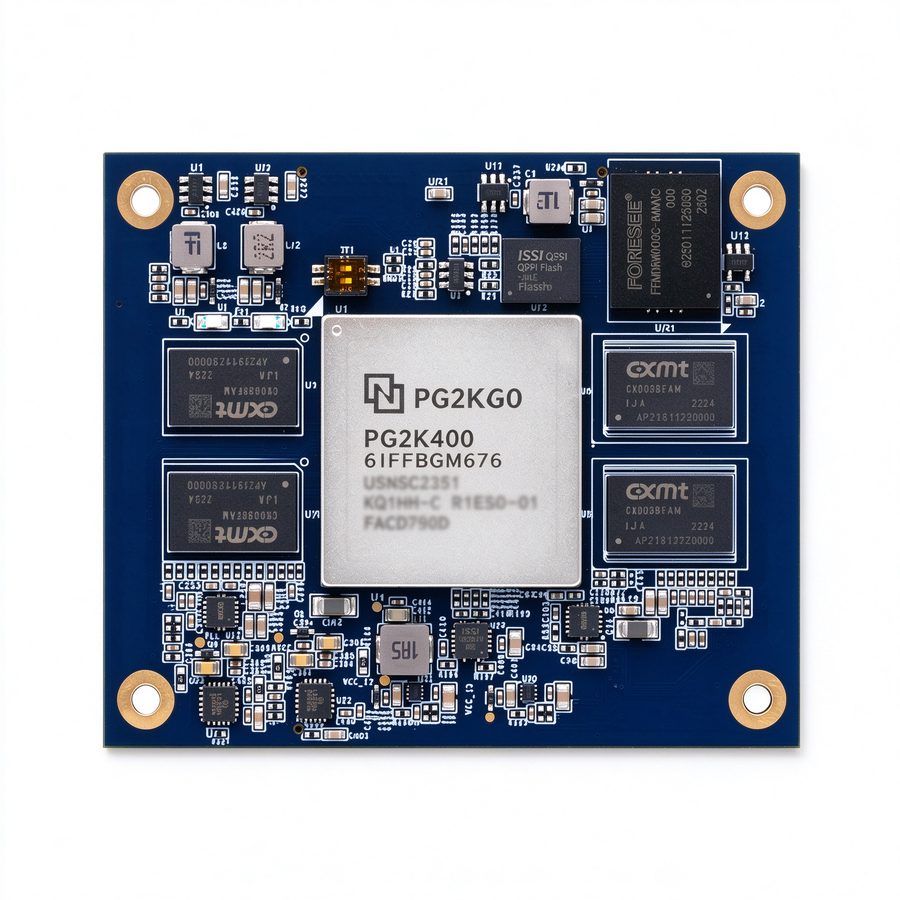

DUPG2K400 基于紫光同创 Kosmo-2 系列 PG2K400-6IFFBGM676 SoPC 芯片，片上集成双核 64 位 Cortex-A53（1GHz）与 349,440 逻辑单元 FPGA，配套 900 个 DSP 切片、19.4 Mb Block RAM、8 路 12.5 Gbps HSST 高速收发器与 PCIe Gen3 x8 硬核。PU 端与 PA 端各配 2GB DDR4，板载 8GB eMMC、32MB OSPI + 16MB QSPI Flash。沿用核心板+底板 SoM 架构，针对通用板"高速接口全留给 FMC"的短板完成六项升级：板载 SFP+ 10G 光口、双路千兆网、M.2 NVMe 插槽、USB3.0、HDMI 输入+输出、一体主动散热，面向机器视觉、工业网关、边缘 AI、医疗影像与视频图像处理场景。支持按项目定制存储容量、光口数量、全国产 BOM 与批量供货，具体配置以商务确认为准。
支持按项目定制接口、散热、结构与批量供货 · 提交需求后 1 个工作日内响应
DUPG2K400 基于紫光同创 Kosmo-2 系列 PG2K400-6IFFBGM676 SoPC 芯片，片上集成双核 64 位 Cortex-A53（1GHz）与 349,440 逻辑单元 FPGA，配套 900 个 DSP 切片、19.4 Mb Block RAM、8 路 12.5 Gbps HSST 高速收发器与 PCIe Gen3 x8 硬核。PU 端与 PA 端各配 2GB DDR4，板载 8GB eMMC、32MB OSPI + 16MB QSPI Flash。沿用核心板+底板 SoM 架构，针对通用板”高速接口全留给 FMC”的短板完成六项升级：板载 SFP+ 10G 光口、双路千兆网、M.2 NVMe 插槽、USB3.0、HDMI 输入+输出、一体主动散热，面向机器视觉、工业网关、边缘 AI、医疗影像与视频图像处理场景。支持按项目定制存储容量、光口数量、全国产 BOM 与批量供货，具体配置以商务确认为准。
| 参数 | 规格 |
|---|---|
| 产品型号 | DUPG2K400 V1.0 |
| SoC 芯片型号 | 紫光同创 Kosmo-2 PG2K400-6IFFBGM676 |
| 处理系统（PU） | 双核 64 位 Cortex-A53，默认主频 1.0 GHz |
| 工作温度 | 工业级，-40℃ ~ 85℃ |
| 可编程逻辑（PA） | 349,440 逻辑单元 / 218,400 LUT / 436,800 触发器 |
| 片上存储 | Block RAM 19.4 Mb（540 × 36 Kb） |
| DSP 切片 | 900 个 APM |
| 时钟资源 | GPLL × 8 + PPLL × 8 |
| ADC 硬核 | 1 路板载 |
| 高速收发器 | 8 × HSSTHP，单通道 12.5 Gbps |
| PCI Express | 片上硬核 PCIe Gen3 x8 |
| MIPI DPHY | 2 × 4-lane MIPI 输入 + 1 × 4-lane MIPI 输出（2.5 Gbps/lane） |
| 用户 I/O | PU MIO 37；PA HRIO 96，HPIO 16 |
| 板载内存（PU 端） | 2 GB DDR4（长鑫 CXMT） |
| 板载内存（PA 端） | 2 GB DDR4（长鑫 CXMT） |
| eMMC Flash | 8 GB（FORESEE） |
| OSPI Flash（PU） | 32 MB |
| QSPI Flash（PA） | 16 MB（ISSI） |
| 光纤接口（优化） | 板载 1 × SFP+ 笼座（HSST 直连，支持 1/10G 光模块） |
| 以太网（优化） | 双路千兆 RJ45：1 路数据/上联 + 1 路管理（通用版仅 1 路） |
| NVMe 扩展（优化） | 板载 M.2 M-key 插槽，走 PCIe Gen3 x4，支持 NVMe SSD |
| USB（优化） | 1 × USB3.0 Type-A（5 Gbps）+ 2 × USB2.0 Type-A HOST |
| 视频接口（优化） | 1 × HDMI 输入（1080P60，板载解码）+ 1 × HDMI 输出（1080P60） |
| MIPI 相机 | 2 × 15-pin FPC MIPI CSI-2 座（直连 4-lane DPHY） |
| FMC HPC 扩展 | 1 路 FMC HPC：34 对 LA 差分 + 2 对时钟 + 高速对 |
| CAN 总线 | 2 路 CAN-FD（兼容 CAN 2.0A/B） |
| LVDS 屏接口 | 1 路 40-pin FPC LVDS（兼容 7 寸触摸屏） |
| 调试接口 | USB 转 Uart · 10-pin 标准 JTAG |
| 用户交互 | 7 × LED（核心板 2 + 底板 5）+ 2 × 按键 + 1 × 复位 |
| 供电（优化） | +12V/5A（60W，通用版为 12V/3A 36W） |
| PCB 结构 | 核心板 80×60mm（16 层）· 底板 190×120mm（12 层） |
工业现场对控制设备的宽温、抗干扰与确定性时延提出严苛要求。FPGA 以可重构并行逻辑承担实时控制、协议解析与高速 IO 采集，在 PLC 扩展、运动控制、工业通信总线等场景中提供高可靠硬件底座。笃远工业级板卡支持 -40~85℃ 宽温与长期稳定供货，助力设备从原型验证到量产落地。
AI 模型部署对算力、带宽与功耗提出综合要求。FPGA 与 MPSoC 以硬件并行、可重构数据通路和丰富高速接口，在 CNN/YOLO 推理、Vitis-AI 加速、边缘智能终端等方向提供低时延、高能效的异构算力方案，支持算法快速移植与产品化落地。
医疗设备对影像质量、实时性与可靠性要求极高。FPGA 在内窥镜 ISP、医疗影像处理与设备控制中提供低时延流水线与高可靠硬件支撑，助力国产医疗设备在图像增强、接口协议与整机小型化等方向实现自主可控。
4K/8K 视频、机器视觉与工业相机对端到端时延和接口覆盖提出严苛要求。FPGA 以硬件直连视频链路与并行流水线，在视频编解码、图像预处理、多协议接口与低时延传输中提供微秒级确定性处理，支撑视频业务与视觉算法深度定制。
