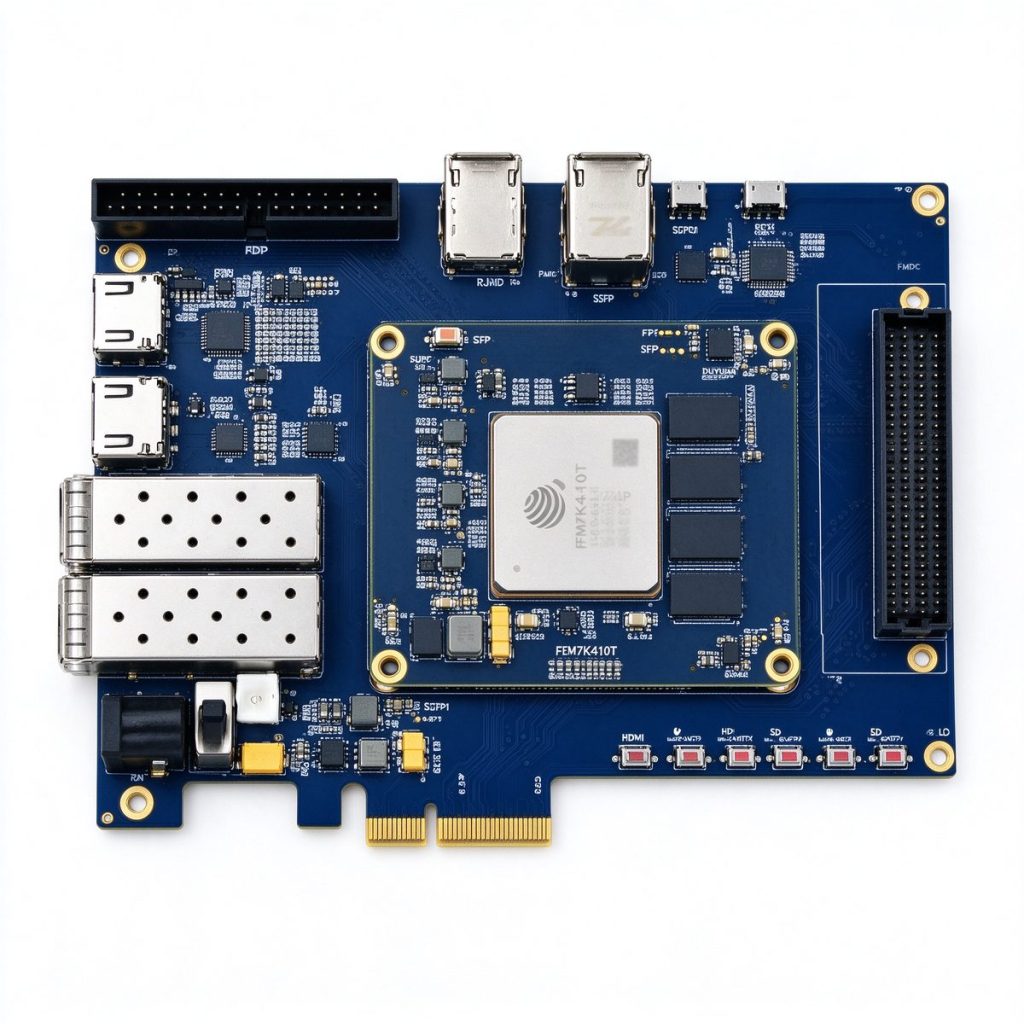

DUK7410T 开发板基于复旦微电子 JFM7K410T 工业级 FPGA（Vivado 工具链兼容），集成 406K 逻辑单元、63.5K LUT、1,540 个 DSP 切片、28.6 Mb Block RAM，板载 16 对 GTX 收发器（单通道最高 6.6 Gbps）与 PCIe 2.0 x8 硬核。核心板 83.8×64.8mm 集成 4GB DDR3、256Mb QSPI Flash；底板 165×108mm 引出 FMC HPC、2×SFP+、HDMI 4K 输入/输出、千兆以太网、SD 卡、USB-JTAG，配套 200MHz + 125MHz 差分时钟。 典型应用：工业视觉检测方向，HDMI 4K 输入 + FMC 高速 ADC 支撑工业相机、缺陷检测、视觉定位原型；视频图像处理方向，HDMI 4K 环回、多路视频拼接与 FPGA 硬件编解码图像预处理；高速数据采集方向，FMC HPC 直连 ADC 子卡，经 PCIe 2.0 x8 回传主机，做示波器/数字化仪原型；工业控制与通信方向，2×SFP+ 光纤通信、EtherCAT 从站、协议转换与电机控制原型；教学与科研方向，配套完整例程与原理图，覆盖数字电路、通信原理、嵌入式系统实验。JFM7K410T Vivado 兼容，可替代 XC7K410T 用于高可靠装备国产化。 核心板 + 底板整板出货，可配套 FMC ADC/DAC 子卡，具体配置以商务确认为准。参考定价 ¥9,999 起，支持批量与国产化定制。
支持按项目定制接口、散热、结构与批量供货 · 提交需求后 1 个工作日内响应
DUK7410T 开发板基于复旦微电子 JFM7K410T 工业级 FPGA（Vivado 工具链兼容），集成 406K 逻辑单元、63.5K LUT、1,540 个 DSP 切片、28.6 Mb Block RAM，板载 16 对 GTX 收发器（单通道最高 6.6 Gbps）与 PCIe 2.0 x8 硬核。核心板 83.8×64.8mm 集成 4GB DDR3、256Mb QSPI Flash；底板 165×108mm 引出 FMC HPC、2×SFP+、HDMI 4K 输入/输出、千兆以太网、SD 卡、USB-JTAG，配套 200MHz + 125MHz 差分时钟。
典型应用：工业视觉检测方向，HDMI 4K 输入 + FMC 高速 ADC 支撑工业相机、缺陷检测、视觉定位原型；视频图像处理方向，HDMI 4K 环回、多路视频拼接与 FPGA 硬件编解码图像预处理；高速数据采集方向，FMC HPC 直连 ADC 子卡，经 PCIe 2.0 x8 回传主机，做示波器/数字化仪原型；工业控制与通信方向，2×SFP+ 光纤通信、EtherCAT 从站、协议转换与电机控制原型；教学与科研方向，配套完整例程与原理图，覆盖数字电路、通信原理、嵌入式系统实验。JFM7K410T Vivado 兼容，可替代 XC7K410T 用于高可靠装备国产化。
核心板 + 底板整板出货，可配套 FMC ADC/DAC 子卡，具体配置以商务确认为准。参考定价 ¥9,999 起，支持批量与国产化定制。
| 参数 | 规格 |
|---|---|
| 产品型号 | DUK7410T V1.0 |
| FPGA 芯片 | 复旦微电子 JFM7K410T（Vivado 工具链兼容） |
| 逻辑单元 / LUT | 406K Logic Cells · 63.5K LUTs |
| DSP / Block RAM | 1,540 DSP Slices · 28.6 Mb Total Block RAM |
| GTX 收发器 | 16 对 TX/RX，单通道最高 6.6 Gbps |
| PCI Express | 1 个硬核 PCIe Gen2 x8（5.0 GT/s） |
| 用户 I/O | 288 单端 / 144 对差分（1.8V / 2.5V / 3.3V 可调，默认 3.3V） |
| 板载内存 | 4GB DDR3 / 64-bit（最高 1866 Mbps） |
| 配置 Flash | 256Mb QSPI（存储启动文件与用户文件） |
| 板载时钟 | 1×200MHz 差分晶振（FPGA）+ 1×125MHz 差分晶振（GTX 参考时钟） |
| FMC 接口 | 1 × FMC HPC（8 对 GTX、168 个 IO） |
| 光接口 | 2 × SFP+（千兆/万兆自适应） |
| 视频接口 | HDMI 4K 输入 ×1 + HDMI 输出 ×1（支持环回） |
| 其他接口 | 千兆以太网 · SD 卡 · USB-JTAG · UART · 5 路用户 LED + 5 路按键 · 40P 扩展口 |
| 核心板结构 | 83.8 × 64.8 mm · 板对板连接器引出全部 IO |
| 底板结构 | 165 × 108 mm · 沉金工艺 |
| 供电 | +12V / 3A 直流输入 |
工业现场对控制设备的宽温、抗干扰与确定性时延提出严苛要求。FPGA 以可重构并行逻辑承担实时控制、协议解析与高速 IO 采集，在 PLC 扩展、运动控制、工业通信总线等场景中提供高可靠硬件底座。笃远工业级板卡支持 -40~85℃ 宽温与长期稳定供货，助力设备从原型验证到量产落地。
