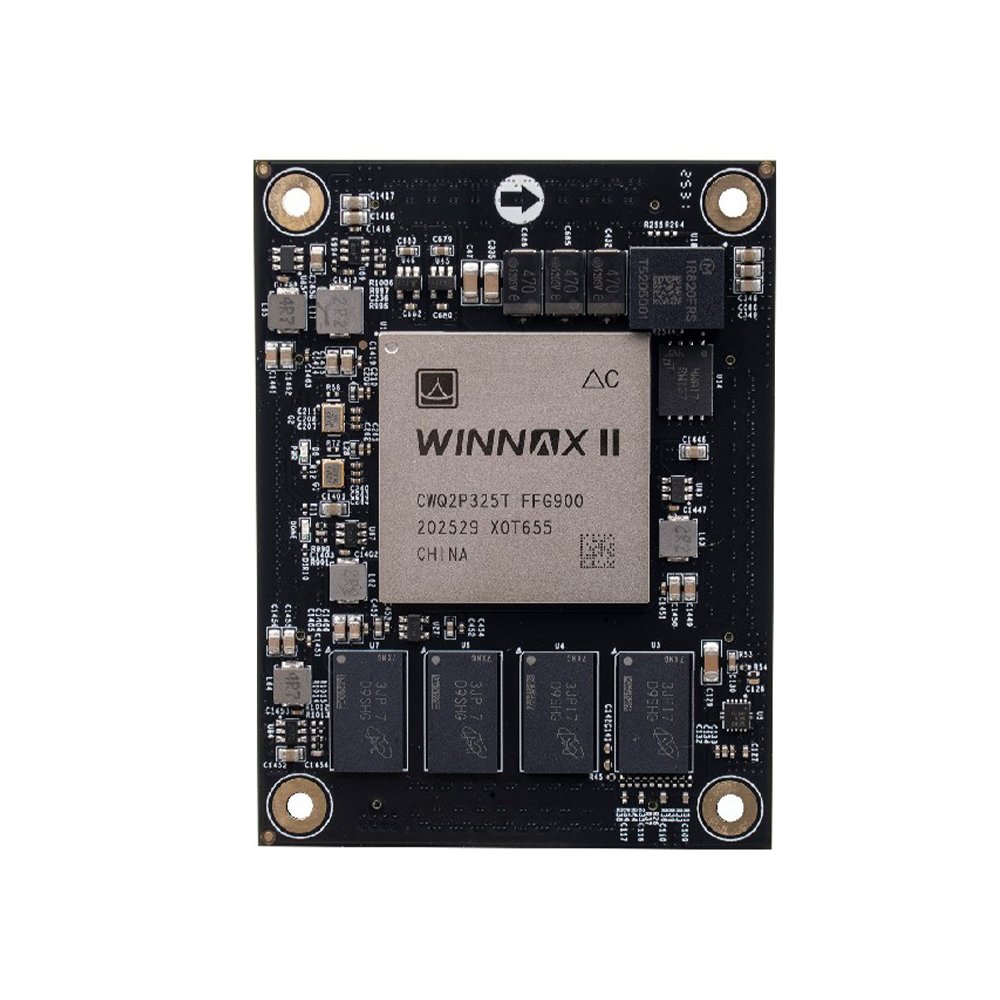

C7K325G 国产 FPGA 核心板，搭载国产工业级 FPGA 芯片 CWQ2P325T‑FFG900，‑40℃~85℃宽温区间稳定工作。核心板沿用 Kintex‑7 架构，集成 326K 逻辑单元、16 路 GTX 高速收发器与 2GB 大容量 DDR3 内存。完整适配 Vivado 开发生态，无需额外补丁。具备高可靠、高性价比、易集成等优势，是国产化替代与嵌入式高性能控制场景的理想核心平台。
支持按项目定制接口、散热、结构与批量供货 · 提交需求后 1 个工作日内响应
C7K325G 国产 FPGA 核心板，搭载国产工业级 FPGA 芯片 CWQ2P325T‑FFG900，‑40℃~85℃宽温区间稳定工作。核心板沿用 Kintex‑7 架构，集成 326K 逻辑单元、16 路 GTX 高速收发器与 2GB 大容量 DDR3 内存。完整适配 Vivado 开发生态，无需额外补丁。具备高可靠、高性价比、易集成等优势，是国产化替代与嵌入式高性能控制场景的理想核心平台。
| 参数 | 规格 |
|---|---|
| 核心板型号 | C7K325G |
| FPGA 芯片型号 | CWQ2P325T-FFG900 |
| DDR 内存 | DDR3 2GB |
| 芯片级别 | 工业级；温度范围：-40°C ~ 85°C |
| 逻辑单元 | 326,080 |
| 查找表 (LUTs) | 50,950 |
| 触发器 (Flip-Flops) | 407,600 |
| 乘法器 | 840 |
| Block RAM | 16,020Kb |
| QSPI FLASH | 128MBit |
| IO 数量 | 276 个 |
| LVDS 差分对 | 46 个 |
| PCIe Gen2 | 1 个 |
| 收发器数量 | 16 个 |
| 电压可调 IO | 92 个 |
| DDR3 配置 | 4片512MB DDR3，64Bit总线，数据速率可达1600Mbps |
| QSPI FLASH 配置 | 1片16MB QSPI FLASH，用于FPGA用户数据存储 |
| 晶振 | 高精度LVDS有源差分晶振：200MHz 系统时钟；125MHz 收发器时钟 |
| 收发器 | 16路GTX，每路12.5Gb/s |
| PCIe | 支持PCI Express 2.0 |
| XADC | 1个12Bit，1Mbps采样率AD |
| LED灯 | 1路PWR电源指示灯；1路DONE配置灯 |
| 连接器 | 4路120 PIN松下连接器 |
| 输入电压 | 5V供电 |
| 尺寸大小 | 60MM x 80MM x 11.5MM |
工业现场对控制设备的宽温、抗干扰与确定性时延提出严苛要求。FPGA 以可重构并行逻辑承担实时控制、协议解析与高速 IO 采集，在 PLC 扩展、运动控制、工业通信总线等场景中提供高可靠硬件底座。笃远工业级板卡支持 -40~85℃ 宽温与长期稳定供货，助力设备从原型验证到量产落地。
5G/6G 基站与高速网络设备对协议处理、数据转发与确定性时延提出严苛要求。FPGA 以高速收发器、可重构协议栈与并行流水线，承载 100G 光通信、协议处理与网络安全加速，为通信设备从研发到量产提供高吞吐、低时延的硬件平台。
从高校实验室到企业预研，快速验证算法与硬件架构是项目落地的关键一步。笃远 FPGA 开发板/核心板提供丰富高速接口、完整参考设计与全流程技术支持，支撑 ASIC 原型验证、高速数据采集、仪器仪表开发与教学科研，帮助团队把想法快速变成可运行的硬件系统。
4K/8K 视频、机器视觉与工业相机对端到端时延和接口覆盖提出严苛要求。FPGA 以硬件直连视频链路与并行流水线，在视频编解码、图像预处理、多协议接口与低时延传输中提供微秒级确定性处理，支撑视频业务与视觉算法深度定制。
