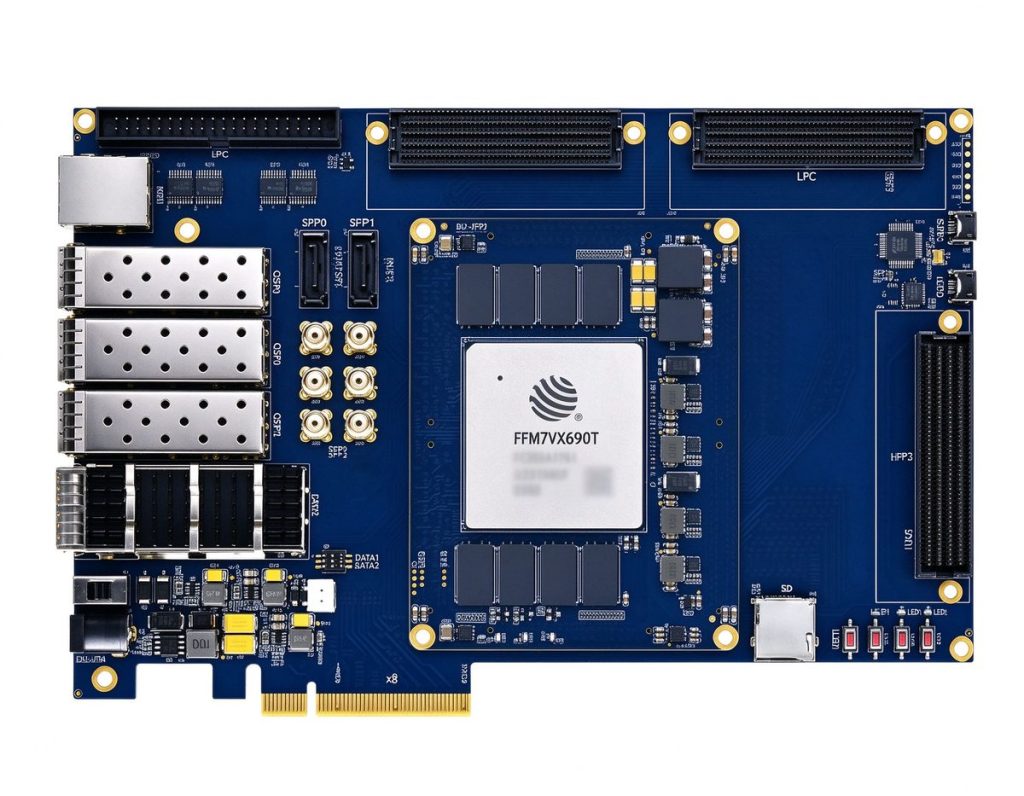

DUF7690T 开发板基于复旦微电子 JFM7VX690T36-2FFG1761I 工业级 FPGA（Vivado 工具链兼容），集成 693K 逻辑单元、108K LUT、3,600 个 DSP 切片、52.9 Mb Block RAM，板载 36 对 GTH 收发器（单通道最高 10.3 Gbps）与 PCIe 3.0 x8 硬核。核心板 100×80mm 集成 4GB DDR3（2×2GB/64-bit）、QSPI + BPI 双路启动；底板 220×130mm 引出 2×FMC HPC + 1×FMC LPC、3×SFP+、1×QSFP(40G)、千兆以太网、SATA、SD 卡、USB-JTAG，配套 200MHz + 125MHz + 156.25MHz 三路差分时钟。 典型应用：软件无线电（SDR）方向，配合 AD9361/AD9371 FMC 子卡可做 JSR 标准波形、5G 小基站、卫星地面站国产化；雷达信号处理方向，3,600 DSP + 36 GTH 支撑脉冲压缩、波束形成、DBF 与 SAR 成像前端；高速数据采集方向，FMC HPC 直连 AD9680/AD9152 超高速 ADC/DAC，经 PCIe 3.0 x8 回传主机；视频图像处理方向，多路 SFP+ 视频流汇聚、8K 视频拼接与 FPGA 硬件编解码预处理；高速通信原型方向，QSFP 40G + Aurora 协议栈做 10G/40G 光纤通信、OTN、CPRI 前传原型。JFM7 系列 Vivado 兼容 + 工业级 -40~85℃，可替代 XC7VX690T 用于高可靠装备国产化。 核心板 + 底板整板出货，可配套 FMC ADC/DAC 子卡、SDR 子卡，具体配置以商务确认为准。参考定价 ¥24,999 起，支持批量与国产化定制。
支持按项目定制接口、散热、结构与批量供货 · 提交需求后 1 个工作日内响应
DUF7690T 开发板基于复旦微电子 JFM7VX690T36-2FFG1761I 工业级 FPGA（Vivado 工具链兼容），集成 693K 逻辑单元、108K LUT、3,600 个 DSP 切片、52.9 Mb Block RAM，板载 36 对 GTH 收发器（单通道最高 10.3 Gbps）与 PCIe 3.0 x8 硬核。核心板 100×80mm 集成 4GB DDR3（2×2GB/64-bit）、QSPI + BPI 双路启动；底板 220×130mm 引出 2×FMC HPC + 1×FMC LPC、3×SFP+、1×QSFP(40G)、千兆以太网、SATA、SD 卡、USB-JTAG，配套 200MHz + 125MHz + 156.25MHz 三路差分时钟。
典型应用：软件无线电（SDR）方向，配合 AD9361/AD9371 FMC 子卡可做 JSR 标准波形、5G 小基站、卫星地面站国产化；雷达信号处理方向，3,600 DSP + 36 GTH 支撑脉冲压缩、波束形成、DBF 与 SAR 成像前端；高速数据采集方向，FMC HPC 直连 AD9680/AD9152 超高速 ADC/DAC，经 PCIe 3.0 x8 回传主机；视频图像处理方向，多路 SFP+ 视频流汇聚、8K 视频拼接与 FPGA 硬件编解码预处理；高速通信原型方向，QSFP 40G + Aurora 协议栈做 10G/40G 光纤通信、OTN、CPRI 前传原型。JFM7 系列 Vivado 兼容 + 工业级 -40~85℃，可替代 XC7VX690T 用于高可靠装备国产化。
核心板 + 底板整板出货，可配套 FMC ADC/DAC 子卡、SDR 子卡，具体配置以商务确认为准。参考定价 ¥24,999 起，支持批量与国产化定制。
| 参数 | 规格 |
|---|---|
| 产品型号 | DUF7690T V1.0 |
| FPGA 芯片 | 复旦微电子 JFM7VX690T36-2FFG1761I（Vivado 工具链兼容） |
| 速度等级 / 温度 | -2 速度等级 · 工业级 -40℃ ~ 85℃ |
| 逻辑单元 / LUT | 693K Logic Cells · 108K LUTs |
| DSP / Block RAM | 3,600 DSP Slices · 52.9 Mb Total Block RAM |
| GTH 收发器 | 36 对 TX/RX，单通道最高 10.3 Gbps |
| PCI Express | 1 个硬核 PCIe Gen3 x8（8.0 GT/s） |
| 用户 I/O | 528 单端 / 264 对差分（1.2V / 1.8V 可调，默认 1.8V） |
| 板载内存 | 4GB DDR3（2 × 2GB / 64-bit，最高 1866 Mbps） |
| 启动方式 | JTAG · QSPI · BPI（拨码开关选择） |
| 板载时钟 | 1×200MHz 差分晶振（FPGA）+ 1×125MHz + 1×156.25MHz 差分晶振（GTH 参考时钟） |
| FMC 接口 | 2 × FMC HPC（8 对 GTH、168 个 IO）+ 1 × FMC LPC（1 对 GTH、72 个 IO） |
| 光接口 | 3 × SFP+ · 1 × QSFP（40G） |
| 其他接口 | 1 × 千兆以太网 · SATA · SD 卡 · USB-JTAG · UART · 2 路用户 LED + 2 路按键 · 40P 扩展口 |
| 核心板结构 | 100 × 80 mm · 板对板连接器引出全部 IO |
| 底板结构 | 220 × 130 mm · 沉金工艺 |
| 供电 | +12V / 3A 直流输入 |
